Для измерений вибрации на сиденье, под ногами оператора или на рукоятках инструментов и рычагов управления необходимо использовать разнообразные переходные элементы, или адаптеры.
110-KIT-MA1 - Комплект адаптеров для установки 1-компонентного вибродатчика.
Состав комплекта:
- 001КР - адаптер кисти руки трехпозиционный,
- 001ОТ - жесткий диск для измерения общей вибрации на сиденье (с кубиком),
- 003ОП - платформа напольная,
- АМ01 - магнит установочный.
110-KIT-MA3 - Комплект адаптеров для установки 3-компонентного вибродатчика, упрощенный (с жестким диском).
Состав комплекта:
- 002КР - адаптер кисти руки однопозиционный,
- 022КРН - адаптер рукоятки,
- 002ОТ - жесткий диск для измерения общей вибрации на сиденье (без кубика),
- 003ОП - платформа напольная,
- АМ01 - магнит установочный.
110-KIT-MA4 - Комплект адаптеров для установки 3-компонентного вибродатчика, оптимальный (с полужестким диском).
Состав комплекта:
- 002КР - адаптер кисти руки однопозиционный,
- 022КРН - адаптер рукоятки,
- 003РД - резиновый диск для измерения общей вибрации на сиденье,
- 003ОП - платформа напольная,
- АМ01 - магнит установочный.
Описание адаптеров:

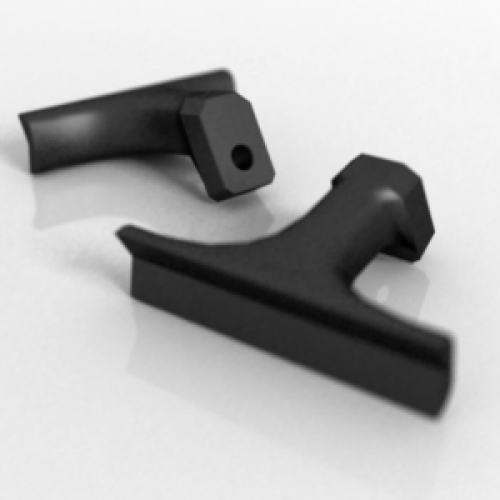

Т-образный адаптер кисти руки 002КР предназначен для измерений локальной вибрации. Шейка адаптера зажимается между средним и безымянным пальцами оператора. Посадочное место - однопозиционное.

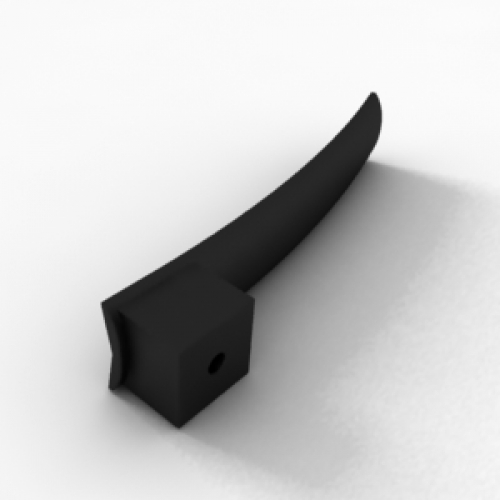

Адаптер 022КРН предназначен для измерения локальной вибрации, передающейся на ладони человека от рукоятки ручного инструмента. Тело адаптера устанавливают между рукояткой инструмента и ладонью, а его посадочное место располагают между большим и указательным пальцами.

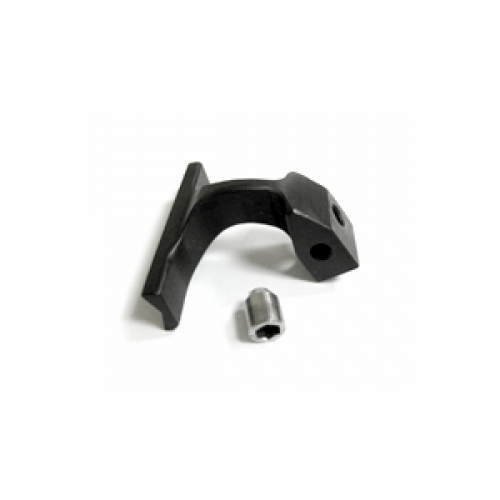

Т-образный адаптер кисти руки 001КР предназначен для измерений локальной вибрации 1-компонентными и 3-компонентными вибродатчиками. Шейка адаптера зажимается между средним и безымянным пальцами оператора.
Три посадочных места в ортогональных направлениях позволяют ориентировать 1-компонентный датчик нужным образом.

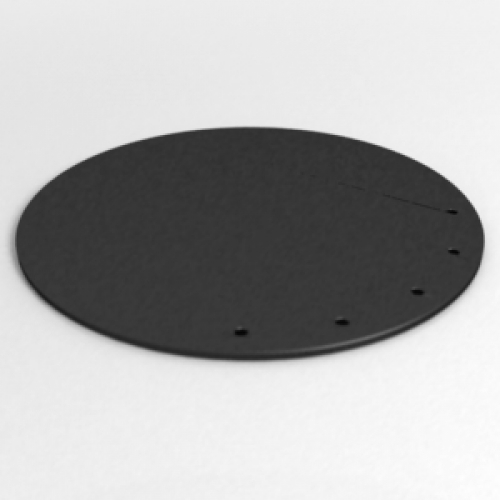

Жесткие диски 001ОТ и 002ОТ предназначены для измерений общей вибрации, передающейся через жесткое плоское сиденье. Вибродатчик устанавливается на поверхности жесткого диска. Диск 002ОТ имеет только резьбовые отверстия для крепления вибродатчика. Поэтому он преимущественно используется для установки 3-координатных преобразователей. Диск 001ОТ имеет дополнительный кубический элемент с тремя отверстиями в ортогональных направлениях. Поэтому его можно использовать для измерений вибрации 1-компонентными датчиками.

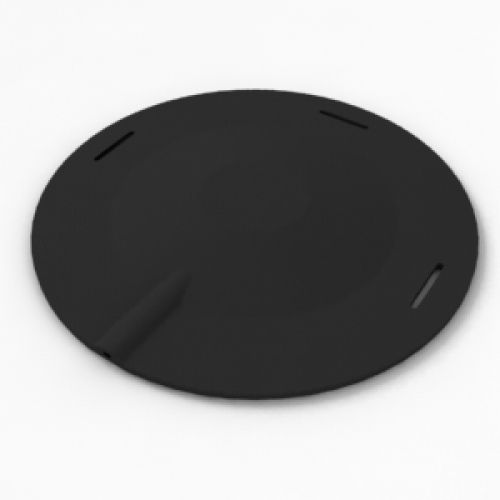

Полужесткий диск 003РД предназначен для измерений общей вибрации на сиденье с помощью акселерометра АР2082М. Конструкция диска обеспечивает быструю установку и демонтаж.
Платформа напольная 003ОП предназначена для измерений вибрации на полу. Платформа имеет два взаимно-перпендикулярных резьбовых отверстия. Центральное резьбовое отверстие предназначено для крепления 3-компонентных вибродатчиков, а также для измерений вертикальной вибрации 1-компонентным датчиком. Боковое резьбовое отверстие предназначено для измерений горизонтальной вибрации 1-компонентным вибродатчиком.

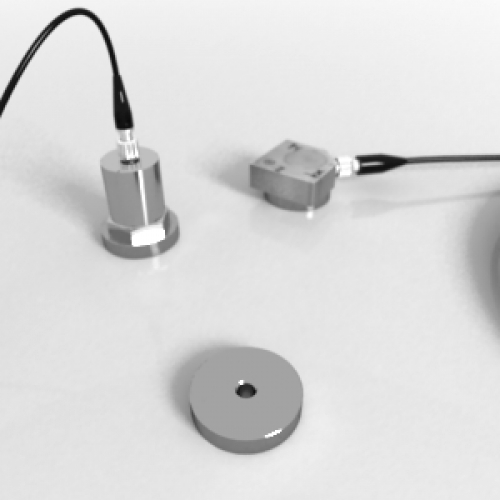

Магнит АМ01 предназначен для крепления вибродатчиков к металлическим намагничиваемым поверхностям. Магнит соединяется с вибродатчиком с помощью резьбовой шпильки.
